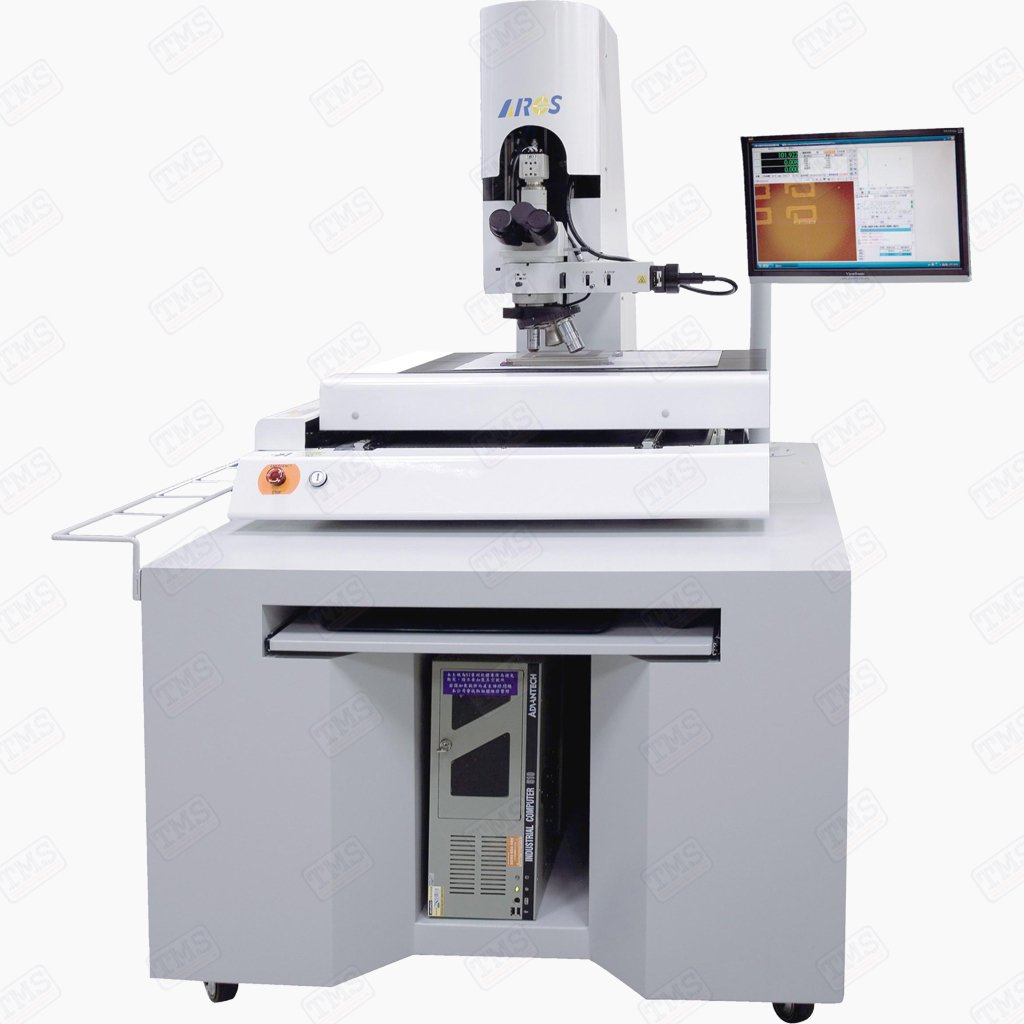

ARCS Model MAX-PLUS Series (With Metallurgical Microscope)

คุณสมบัติสินค้า:

MAX-PLUS Series

Choose

เครื่องมือวัดละเอียด Automatic Non-Contact Video Measuring Machine

จากแบรนด์ ARCS รุ่น MAX-PLUS Series (With Metallurgical Microscope)

เป็นเครื่องมือวัดขนาดชิ้นงาน 2 มิติแบบไม่สัมผัสชิ้นงาน โดยใช้ระบบกล้องวิดีโอ CCD ระดับจุลทรรศน์ระบบซูมขยาย เรียกว่า OM(OpticalMicroscope) Measuring System นั้นสามารถวัดขนาดชิ้นงานระดับไมครอนและ วัดได้ทั้งแกน X,Y
และ Z พร้อมฟังก์ชั่นความสามารถวัดชิ้นงานได้อัตโนมัติ และปรับระยะโฟกัส-ปรับแสงให้อัตโนมัติ

คุณสมบัติด้านเทคโนโลยี:

  • ระบบกล้องวิดีโอ : กล้อง CCD ที่มีความละเอียดและแม่นยำสูง พร้อมการ์ดจับภาพวิดีโอความเร็วสูง (High Speed Video Capture Card)
  • ระบบกล้องจุลทรรศน์ Nikon :  LV Modular – CF160 System
    A.MQD42000 C-MOUNT CCTV Adaptor
    B. MBB63420 LV-T13 Trinocular Tube
    C.Eyepiece CFI UW 10X-F.O.V. 25MM
    D.Objective:
      CFIL Plan EPI-2.5X: W.D.=8.8mm, N.A.=0.075mm
      CFIL Plan Fluor EPI-5X: W.D.=23.5mm, N.A.=0.15mm
      CFIL Plan Fluor EPI-10x: W.D.=17.3mm., N.A.=0.30mm
      CFIL Plan Fluor EPI-20x: W.D.=4.5mm, N.A.=0.45mm
    E.LV-UEPI Universal Epi-illuminator (12V, 50W)
    F.Contour illuminator: 1W
    G.NCB11 – ฟิลเตอร์ปรับสมดุลสี
    H.Nosepiece :  LV-NU5A มอเตอร์แบบ Nosepiece (รวม LV- NCNT Controller)
  • ค่าความละเอียดของ Linear scale :  0.5ไมครอน บนแกน X ,Y และZ
  • ค่าความแม่นยำ :  ±(2+L/100) ไมครอน ของแกน X ,Y
  • ค่าความสามารถในการวัดซ้ำ :  2ไมครอน บนแกน X, Y
  • มอเตอร์ :  X, Y  และZ (เซอร์โวมอเตอร์)
  • การทำงานของมอเตอร์ :  สั่งการจากโปรแกรมเมาส์ ผ่านซอฟต์แวร์ (อุปกรณ์เสริม : จอยสติ๊ก Joystick)
  • ระบบไฟฟ้า :  1~, AC220~230V, 50/60Hz
  • ซอฟต์แวร์ :  SI-901 measuring software



Model NoΜΑΧ-3020 (OM)ΜΑΧ-4530 (OM)
ขนาดพื้นที่ในการวัด (มม.)
( แกน X,Y )
300x 200x 200 มิลลิเมตร.450x 300x 200 มิลลิเมตร
ขนาดพื้นที่โดยรวม (มม.)505 x 355 มิลลิเมตร705 x505 มิลลิเมตร
 น้ำหนักที่รองรับได้25 กิโลกรัม25 กิโลกรัม
ความเร็วในการวัด
( มม. / วินาที)
120 มิลลิเมตร/วินาที120 มิลลิเมตร/วินาที
ขนาด ย x ก x ส (มม.)1075x 850x 1900 มิลลิเมตร1185x 1275x 1900 มิลลิเมตร
น้ำหนักสุทธิ468 กิโลกรัม670 กิโลกรัม

เครื่องมือวัดละเอียด Automatic Non-Contact Video Measuring Machine

จากแบรนด์ ARCS รุ่น MAX-PLUS Series (With Metallurgical Microscope)

เหมาะสำหรับอุตสาหกรรมประเภท เช่น



ซอฟต์แวร์: เครื่องมือวัดละเอียด Automatic Non-Contact Video Measuring Machine

จากแบรนด์ ARCS รุ่น MAX-PLUS Series (With Metallurgical Microscope)

Image Measuring Software

The SI software has the user-friendly operation interface for multi-purpose measuring tools. This diverse and convenient gathering tool can conform to many current ways of measuring work pieces in complex industries, which gives the user a fast, accurate, and complete measurement.

SI-901 Automatic Vision measurement Software

  • Multi-Sections (26 Sections) adjustable light control. 24 Sections Surface,
    Contour and coaxial illumination
  • Auto Focus and Auto Light
  • Jog Motion Control

SI-901A : Import Excellon File

This is the File Format for Drilling program of PCB Industry.

SI-901B: With Touch Probe Function

SI-901C: With Rise Shrinks Bracket Function

For Observation and Analysis of the Distribution Pattern on Drilling Holes of PCB.

SI-901D: With Image Capture Function

SI-901G: With Laser Measurement Function
